dimanche 9 août 2015

Poele de masse

Le dernier élément pour l’intérieur de la grange vient de trouver sa place : le poêle de masse ! La base avait déjà été coulés dès le début des travaux ( pour soutenir le poids du poêle : 1 tonne ) et le conduite des fumées posé en attente. Y avait plus qu'a  ...
On a choisit le mode de Vincent Pirard: l'Alsamasse. Raisons: coût, à monter soit même et une bonne liste de mise en œuvres pour expériences passées.
Le poêle vient en pièces sur deux palettes, avec les produits de montage: chaux chamotte, argile, enduit de finition + trappes ...
Plusieurs variations autour du modèle de base sont possibles. Nous avons choisit celle de base  mais pour un kit flamme inversée.

Ci dessous quelques photos de la progression du montage.


La base plus la sole du foyer sont posées. L'air arrive par en dessous ( vue grille d’aération ).





L'anneau exterieure pour le foyer est posé ainsi que la porte de celui-ci. Le foyer aura comme hauteur totale encore une hauteur d'anneau.

Vue sur le montage de l’intérieur du foyer en briques réfractaires.





le foyer monte ... des deux cotées de celui-ci sont les conduits de flammes et fumées pour la post combustion.




Fermeture du dessus du foyer et anneau extérieur associé.


Ensuite chaque anneau supplémentaire est constitué d'un double chemisage et de blocs d'accumulation. Les fumées montent dans ces anneaux d'un coté à l'autre en donnant sa chaleur.









Après la pose de tous les anneaux, un enduit est appliqué sur un double maillage en fibres de verre.


 Le rendu final, de face ..


... et de coté. les plaques grise sont des carreaux de grès céramique rapportés.














mardi 24 mars 2015

Iot et Raspberry

Puisque nous somme intéressés de suivre notre consommation et efficacité énergétique,  nous avons dernièrement monté un petit prototype basé sur un Raspberry et quelques modules styles Arduino ça et là dans la grange. Le Raspberry fait office de concentrateur,  accessible sur le wifi interne par portable ou autre small factor device, et les Arduino font office de capteurs ou actuateurs.

Des paire tosadée on été placé a divers point dans la maison pour y brncher les modules Arduinos. Le Raspberry les utilise pour communiquer en mode Rs-485 sous le protocol  Modbus. On a choisi ce mode de communication car les gros murs de piere font obstacle  au solution de communication hertziennes.







Pour ce faire un petit module Rs-485 à été ajouté au raspberry. Il y a egalement des boitiers Din disponibles ainsi que des alimentations, le tout montable dans le coffret de distribution de communication.





Ceci dessus le Raspberry installé au coffret de distribution et raccordé au reseau local.  Le tout enregistre les informations environnementales. Elles sont consultable depuis le Pi via une application web javascript:




Le tout reste pour l'instant de l'Intranet des Object ...  Reste à faire un module MQTT et plublier le tout sous Xively et ce sera de l' IoT .. on reste dans la mouvance ...

dimanche 17 novembre 2013

Interieurs finis

Cela fait quelques temps que l'on a plus rien posté sur le blog ... la raison : on se REPOSE !!!! Non pas que l'on n'a rien fait cette année, mais parce que l'on a fini complètement l'interieur de la grange cet été.

Rappelez - vous, on en était là ce printemps:






, et si vous regardez bien, que voyez- vous ? réponse: les plaques de fermacel qui attendent d'être posées ...

Donc cet été ce fut commando Fermacel, avec brigadiers Laurent et Céline. Découpe, pose, vissage, enduits ... on connait la chanson.

Nouvauté pour cette mission,  utilisation de la version Gatling gun des ponceuses: une girafe. Celle-ci ne se nourrie pas de feuilles d'arbres, mais de murs plâtrés .. ça nous va. Donc on l'a amené à lécher les murs là:


et là entre autre  (en hauteur cétait plus son truc):





Résultat: mission ponçage finit en une matinée ... HQ était heureux.

La suite ce fut un jeu d'enfant (même pas un parcours du combattant), peinture, pose des portes ( la prochaine fois on le fera pendant la pose des cloisons, c'est plus simple croyez nous), pose du parquet, plinthes diverses moulures, ... voyez vous même:


Notre chambre ..

vue dehors
le palier

sdb - la vmc s'est faite coffrée !
vu palier depuis la mezanine
je ne resiste pas à mettre une photo montrant cet espace avant tous les travaux ( avec seulement plancher osb posé ):

Bon, reste plus maintenant qu'à brancher les 3 radiateurs basse température.  En ce moment ca ne presse pas vraiment, on a encore 16 - 17 degrés à l'étage sans chauffage ( et 3 - 6 degrés dehors ),  juste avec le plancher au sol du rdz avec la vmc qui nous amène un peu d'air chaud.

Au printemps prochain ce sera finition des extérieurs: mur du coteaux a finir, pavage du devant ? on verra .... ( ou plutôt les finances diront ).

mercredi 1 mai 2013

Vmc double flux

La vmc est opérationnelle depuis 1 mois environ. J'en profite pour vous montrer la seule photos existante. On s'est rendu compte qu'on n'a pris aucune photo des détails du montage, ça doit être à cause de l'obscurité de l'hiver ....


La pose des caissons n' a pas été si facile, ils sont si gros et l'espace est réduit. Celui d'insufflation est monté directement au dessus de la vmc ( on l'aperçoit en partie ci-dessus), tandis que celui d'extraction est au-dessus du plafond dans une "cage à lapin" bien isolée.

Question performances, ça semble fonctionner, du moin l'air ambiant interieur ne semble pas trop refroidir quand la vmc est en marche. On n'a pas vraiment de modules de mesures installés ci et là pour en être sur. Pour l'instant les debits sont réglés sur 90 et 120 m3/heures ( fonctionnement normal et supérieurs ). Ca semble convenir, on n'a pas de C.O.V à extraire dans la grange ...

Cloisons bois

Encore des travaux de l'année dernière ...

Restait à aménager la moitié de l'etage de la grange qui était restée à l'état d'un simple plancher OSB.
On est parti sur une ossature bois, en chevrons de 5x7 ( peut être un peu sur-dimensionnée) et des bastain de 125x45 pour monter un mur porteur central, appuyé sur un mur de refend en dessous. celui-ci doit supporter un partie du plafond ( on ne vas pas isoler jusqu'au faite, il fait 4m de haut, on s'arrête à 2,5m) et l'isolation.

Ci-dessus on voit l'ossature porteuse centrale et une cloison en arrière plan. Pour monter l'isolation on a repris l'idée des sparren-expanders, mais cette fois ci on se les est fait nous même ( moins cher, et pas de délais d'attente ). Concernant l'isolation du plafond, on est repartit sur 26cm et 40 cm de laine de chanvre ( toiture et plafond respectivement ).

Pour rendre plus rigide l'ossature et en même temps faire les parois des fond de placard ( ilot central, de part et d'autre on a ensuite une salle de bain et une chambre) nous avons fixé des plaques d'osb en 9mm de 2,4x1,2 m.



Pour l'isolation des pignons nous sommes partis sur une autre solution: des panneau de fibre de bois en 16cm d'épaisseur avec un contre lattage en tasseau pour les plaquer contre le mur et y fixer les plaques de fermacel par la suite.



Ci dessus la lattage contre les panneaux en fibre de bois visible. les plaques de fermacel ont été posées depuis, mais pas de photos sous la main, à venir ...

Pose plancher chêne

Encore en retard .... ce soir on met en ligne ce que l'on avait fait en Automne 2012 !!
Le plancher chêne ( acheté direct à la scierie du coin ) attendait depuis 2 ans au premier étage de la grange. Il n'a pas bougé d'un poil. Ce sont des lames de 2,4 centimètres d'épaisseur, et assez larges, 14cm il me semble ? En plus la scierie nous avais fournit en lambourdes de 3cm, en chêne aussi pour créer un vide sur le sous-plancher.

On a posé les lames pour quelles soient dans le sens de la lumière. La fixation est par clous. on avait bien un paquet de 5kg de clous têtes hommes, mais après quelques tests on a opté pour la cloueuse à air comprimé ( trop dur avec les clous, ceux de la cloueuse sont un peu plus fin)


Pour réduire autant que ce peu les bruits lorsque l'on marche sur le plancher, des bandes de phaltex ont étés posées sur les lambourdes, et en plus le vide à été comblé avec de la ouate de cellulose bien tassée. En contre partie on a du opter pour des clous de 4cm vu la sur-épaisseur.

On a simplement commencé au milieu de la pièce ( là ou la cloison donnait l'alignement ) pour finir près des murs pignons qui ne sont pas alignés du tout.


Les 50m2 à poser on pris à peut près 1 semaine. Le plus prenant étant de bourrer la ouate.
Pour la finition nous avons opté pour la vitrification du parquet plutôt qu'un cirage à l'huile ( moins d'entretien). Le rendu final ci-dessous.



jeudi 20 décembre 2012

Plafonds finis !

On est un peu en retard sur le blog .... alors ce soir j'essaye de mettre à jour.

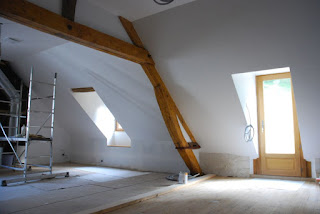

Les placos du plafon d'un coté de la grange on finalement été finis.  Bandes, enduits, poncages et peinture. L'aspect final est plutôt correct ( on a pas fignolé grave, mais c'est lisse nickel) :






Un fois çà fini, on a commencé à poser la structure de la cloison à insérer dans la ferme. Un epu dommage de fermer la ferme, je me suis dit, ca faisait un beau grand volume:

.. mais bon ca fait deux grandes chambres aussi. Ensuite preparation d'un garde-robe pour encadrer les conduit de cheminé:


C'est simplement une planche de 2,6x2,1 en melaminé coupée en trois pour faire les montants. On a depuis tout fermé en recupérant quelques portes trouvées à la cave. Quand le temp sera plus bean et qu'il y aura plus de lumiere je ferais quelques photos.
